＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿MEMORY 儲存功能
的使用，操作者在熟悉基本的運作調整後，自然對於快速使用的功能按鍵會有一番的認識，
而在此不再詳述。
2. CONTROL ELEMEENTS ( 控制元件 )。
2.1 Front panel ( 正面的面版 )。
圖 2 - 1 各項按鍵顯示
指示輸入的聲音訊號電平大小，在其最上方的燈號是
CLIP ( 訊號切割 ) 的指示，表示輸入的訊號已經過
大，或是在 DYN ( 動態處理 ) 的調整上，其 LIMITER
( 限制器 ) 設定限制電平位置過低的原因，
參照章節 3.4。
2. METER key ( 錶頭按鍵 )。
使用這個按鍵進入後，
可以選擇三種不同的錶頭指示模式，參照章節 3.10。
3. RTA key ( 音場即時分析模式按鍵 )。
使用這個按鍵進入後，可以選擇三種不同的分析
顯示，參照章節 3.8。
4. COMPARE ( 功能調整比較按鍵 )。
使用這個按鍵進入後，可以將你預設的儲存資料來與
當下所調整的數據來做兩種比較。
5. MEMORY key ( 記憶儲存按鍵 )。
在這裡，你可以將 DEQ - 2496 所調整後的數據儲
存起來，以方便下次的呼叫使用，參照章節 3.9。
圖 2 - 2 各項按鍵顯示與飛梭旋轉控制定義。
當你是在某項的功能頁面時，藉由這個按鍵再去選擇裡面的章節出來做調整。
7. functions performed key ( 功能定義執行按鍵 )。
藉由上方的動作後，欲去執行當下的模式或是型態，或改變設定回復預設等，這個功能按鍵區分 A 鍵
、B 鍵，是一個去完成的指令鍵。
8. LCD ( 液晶顯示板 )。
用來展現 DEQ - 2496 任何一個頁面功能的液晶顯示板。
9. DATA WHEEL ( 資料調整選擇轉輪 )。
DEQ – 2496 正面板右方配置三個全方位的轉輪，它用在各個數據頁面時，就有不同使用方法及定義。
圖 2 - 3 DEQ – 2496 各項選單按鍵。
在這個面板上，你可以快速找到你想要的任一功能選單，當你選
擇某一個功能後，繼續按同一個按鍵時，它也可以如同第六項
的頁面選擇按鍵，直接的跳換當下頁面裡的章節。
另外當接收外部的 MIDI 訊號時，UTILITY 按鍵上的指示燈會充
當訊息指示燈，又將 UTILITY 的按鍵持續按著 1 秒鐘，
則面板將會被鎖住不作用，同樣的再長按 1 秒就是解除此項
動作。參照章節 3.7。
11. POWER switch ( 電源開關 )。
控制開啟與關閉 DEQ – 2496 的使用電源。
圖 2 - 4 DEQ – 2496 背板各項街連結端口。
13. main connection ( 交流電源主連接端 )。電源線請遵照 IEC 規格擁有第三腳位的電源線。
14. MIDI jack ( 音樂數位介面 )。
MIDI輸入,輸出,通過,連接界面區, 音樂數位介面 ( Musical Instrument Digital Interface ) 的連接是安置在
機器的後部份，連接格式是使用標準5 - pin接線，歐規 ( 德國 / 德意志 ) 的 DIN 頭 / 座，MIDI 連接線的
長度，請儘量不超過50呎。
輸入 ( MIDI IN ) : 接受外來 MIDI 控制訊號。
通過 ( MIDI THRU ) : 接受外來 MIDI 控制訊號，不同位址碼可藉由此路由來輸出串接設備。
達到控制下一台設備。
輸出 ( MIDI OUT ) : 可與外部的 MIDI 設備連接或與電腦連接，進而達成控制對方。
15. WORD CLOCK ( 取樣時準輸入 )。取樣時準輸入功能，使用同軸纜線及 BNC 接頭。如果在接受
取樣時準輸入不正常，可利用 BNC – T 型接頭，再加上一個 75Ω 終端負載電阻帽，
即可解決匹配問題。
圖 2 - 5 數位介面與 RTA ( 音場即時分析 ) 麥克風輸入端口。
17. AES / EBU ( 美國 / 歐洲廣播協會，數位訊號格式 )。美國 / 歐洲廣播協會，數位訊號格式，
採用 XLR 連接格式。
18. AUX OUT ( 輔助輸出端口 )。輔助輸出提供一個類比的另一組輸出位置，它的輸出訊號內容是與
數位訊號的內容一樣的。藉由 I / O 的選擇，你可以選擇從輔助輸出的端口擁有什麼樣的效果調整。
19. RTA / MIC ( 音場即時分析麥克風輸入端口 )。當你要讓你的 DEQ – 2496 執行現場音場的分析或
量測音壓時，請使用一麥克風來取得現場訊號，同樣的，這個端口提供一個 + 15V 的仿真 / 幻象電源，
來給電容式麥克風使用，為求得數據標準，請使用 Behringer 提供的 ECM-8000 儀測麥克風。
20. MAX switch ( 最大電平開關 )。輸入 / 出位置的訊號電平匹配調整開關，
其範圍從 + 12 dB ~ + 22 dB。
架構了XLR，標準規格平衡式輸出。
22. INPUT ( 類比輸入 )。
類比輸入部份，架構了XLR 標準規格平衡
式輸入。
3. Equalizer modules ( 等化器組件 )。
3.2.1 GEQ menu ( 圖形等化器功能表 )。
當你按下 GEQ 的按鍵時，首先即會出現
圖 3 – 1 的畫面，
圖 2 - 6 輸入與輸出連接端口。
圖 3 - 1 圖形等化器。
PUSH / TURN ( 按 / 旋轉 )，它們都是具有按下及旋轉的功能。而在 GEQ 的選單功能裡，上方的轉子
是負責尋找任一頻段，下方的轉子則是調整音程的粗細。依圖例我們選擇到的頻域點是 3.15 KHz，
在其頻點的上下方有三角形的圖號將其標示起來，另外顯示板的右上方，會選擇你所選取的頻點，
下方則是音程的顯示。利用第二顆小轉子來調整音程時，數據會跟著變動，成為3 / 3，5 / 3，7 / 3…….
相對的三角圖號就會隨之加寬，當決定後，再去旋轉最大顆的飛梭轉子來增加或減少頻段的增益值。
大顆的飛梭轉子按下去的功能，是將當下的頻段增益值馬上歸零。還有，當你選擇到任一頻點時，
此時按下方小轉子一下，數據會從選擇的頻點開始成為 LOW CUT 起始點。顯示板的左上 GEQ 1 是
表示在這個功能頁面只有一頁的意思，第二個資訊是表示你所調整的 Channel 是左聲道或是右聲道，
( 如果在 UTILITY 的設定是立體模式，則此項資訊就會全部反白。下方的 RESET GEQ 是利用其旁邊的
按鍵 B 鍵，按下後，所有的頻段數據將會歸零。
3.2.2 PEQ menu ( 參數等化器手冊 )。
按下 PEQ 的選擇鍵，畫面會跳出如圖 3 – 2 的顯示，它的顯示方式與前述的過程類似，一樣的，
當你調整任一頻點時，上下位置會被三角圖號指示著。
圖 3 - 2 參數等化器第一頁面。
頻段所調整的數據情形。PEQ NO 的資訊是在告訴你目前調整的參數等化功能是在第幾組。
依圖面它目前是在第三組，要設定多少組的參數 EQ 功能時，利用顯示板左上方的 PAGE 鍵或 PEQ
選擇鍵再按一次就可以跳到第二頁來，如圖 3 – 3 顯示。
圖 3 - 4 動態等化器第一頁面。
M – GAIN ( make-up gain 增益的構成 )。調整控制它的轉子，你可以看到最高低的設定值是
+ - 15 dB，在這裡當你調整好所要的電平量，如圖是 – 10 dB，接下來是中間的設定值，THRESHOLD
起始點的位置。它決定輸入的聲音訊號電平在該在什麼時候去執行這個動作，也就是說，如圖例，
當訊號電平超過 – 23 dB時，DEQ 的動作將會去起始執行 – 10 dB的衰減動作。
第三個功能設定是：RATIO 比例值。去將這超過設定點的電平值做比例的衰減或增加。
各位不難看出上述的這些動作有如一個動態壓縮器的功能，不過最主要的是它是在等化的曲線上
做調整。
圖 3 - 5 動態等化器第二頁面。
一樣的，所以在第二的頁面上一共再加兩個設定。ATTACK ( ms ) 執行動作的時間。當訊號電平到
達起始點開始作用時，這個功能在決定它什麼時候開始做動作，它是以毫秒計算的。這樣的現象行為
可以讓整個功能作用行為是很敏捷的，或是很溫和的開始動作，時間由 0 ~ 200 毫秒。
RELEASE ( ms ) 動作釋放。當所有的功能都執行了，那當下的作用是什麼時候結束，這個釋放功能
就是在決定作用時間什麼時候結束，時間由 20 ~ 4000 毫秒。
圖 3 - 6 動態等化器第三頁面。
MODE ( 濾波的型式 )。它是在決定高通與低通的斜率值，及頻域濾波設定。L6 低頻 6 dB 斜率調整，
L12 低頻 12 dB 斜率調整，H6 高頻 6 dB 斜率調整，H12 高頻 12 dB 斜率調整，BP ( Band Pass )
任一頻域濾波調整。FREQUENCY ( 頻率 )。當我們將濾波的型式確認到 BP 的位置時，利用大的飛梭
轉子，你可以任意的尋找到所要調整的頻率位置去增加或減少增益，依圖例是在 2 KHz 的位置。
BW ( OCT ) 頻寬以音程做解釋。依圖面的說明，前兩頁的設定是 – 23 dB 起始作用，
然後作用值是 1:6 及增益降低至 – 10 dB。所以第三頁看到 2 KHz 的位置自然就是往下降的數據，
然後藉由此功能 BW 就是把這位置的增減值斜率比做調整。頻寬的調整一共有影響值最窄的，
1 / 10 OCT，再來是 1 / 9 、1 / 8……到 1 OCT ，一直最寬大的 10 OCT 的設定都有。
這目的就是在方便使用者能任意的得到想要的調整值。 在左下角的資料顯示，無論在 DEQ 功能的那
一頁都可以看到它，依圖例是在 NO # 3。也就是在第三組，這就是上述 DEQ 三頁功能功能調整頁面，
共有三組來供使用者設定。例如第一組是調整 低頻部份，第二組調整高頻部份，弟三調整所欲調整的
頻率皆可自由設定。
3.2.4 FBD menu ( 迴授消除功能表 )。
FBD ( Feedback Destroyer )。此功能的最多使用數目一共有 10 組的獨立調整功能，但是須配合你是
否已使用了多少組參數等化器 ( PEQ ) 功能，就上述 PEQ 的操作功能，我們可以知道每設一組
PEQ 功能就會在這 10 組機動設定上佔掉一組。剩下 9 組來提供此項供能或調整成不用 OFF。
圖 3 - 8 迴授消除第一頁面。
位置，以 3 / 60 音程 – 24 dB 衰減。左邊數據則是顯示目前是在左聲道，第 5 組的位置。
迴授抑制功能的作用能從 1 / 10 ~ 1 / 60 oct 的寬窄調整能力，而增益調整值則是從 0 ~ - 60 dB 之多。
圖 3 - 9 迴授消除第二頁面。
請注意，在 FBD 的頁面功能裡是無法去選擇調整 PEQ 功能的，這個頁面是專為 FBD 功能調整而設
立的。AUTO ( 自動模式 )。使用轉子調整到所要設定的位置，然後調整成 AUTO 模式，在此模式下，
當它抓取到一個迴授的頻率時，會依設定的數值來衰減增益，但它並不會鎖定，這個意思就是當下一個
迴授頻率出現時，AUTO 模式會釋放掉先前抓取的迴授頻率，改而抓取目前產生的迴授頻率，
另外在這個模式下，利用第一顆小轉子可以進入所抓取的數據位置裡，再去改變所有的調整數值，
在此說明。
SNGL ( single shot 單一次模式 )。使用轉子調整到所要設定的位置，然後調整成 SNGL模式，
在此模式下，當它抓取到一個迴授的頻率時，會依設定的數值來衰減增益，然後鎖定起來。如圖所示
會出現一個鎖頭的符號，在這個鎖定模式下，是無法再進入數據位置裡去改變數值。
OFF ( 關閉不用 )。使用轉子調整成 OFF 就是不用此項功能。
圖 3 - 10 迴授消除第三頁面。
其功能定義在屬於迴授訊號與過載訊號之間，這是因為當訊號進來時有可能是過載的訊號，
為了避免誤判，DEQ – 2496 在這裡安置了此項功能來調整此兩訊號間的靈敏度，由 – 3 dB ~ - 9 dB。
THRESHOLD ( 起始點的位置 )。它決定當一個聲音訊號，在多少的輸入電平量時，FBD 的動作就開
始執行，此數據是以 dBFS 值來設定，所以換算類比 0 dBFS = + 24 dBu 的值。
此設定值是從 – 40 dBFS ~ 0 dBFS。
MAX. DEPTH ( 最大抑制深度 )。這個設定在決定最大的迴授抑制衰減值，當抑制的動作開始時，
每次的衰減動作是 6 dB 為一次，設定值是從 – 18 dB ~ – 60 dB。另外當你是使用 SNGL 模式鎖定迴授
的參數時，如果這個迴授頻率再度發生時，此一鎖定的位置衰減值會再次的衰減其電平數值。
LEARN MODE ( 學習模式 )。這是一個在現場裡非常好的一個應用功能，其目的在即時的抓取瞬間的
脈衝訊號，或開始揚升的聲音訊號，開啟此一模式時，隨著設定的起始值，當有上述的情況產生時，
學習模式將會即刻執行這個抑制動作。
3.3 WIDTH menu ( 音場寬度功能表 )。
此功能是提供一個立體訊號的處理，或是當 DEQ – 2496 是建立在一個立體連結的模式 ( stereo LINK )
下，也就是說當系統是設定在DUAL MONO 單獨模式下，WIDTH 是無法使用的。
圖 3 - 11 音場寬度第一頁面。
明顯，尤其當它是用在 IEM 耳機監聽系統時。這個功能的調整數值是由 3.0 分離度最寬，一直到 0 最
窄的單音模式。
ASYMMETRY ( 非對稱調整 )。利用第一顆小轉子調整這個數據，可以讓左右音相寬廣的比值改變來
產生不同的音場效果，相位調整值可從 – 90 度到 + 90 度。相對的將音相調整到極度時，
音場自然就成為一個單音訊號了。
ROATION ( 音相旋轉 )。利用下方小轉子調整這個數據，將整個音場調整定位到所須要的位置，
這個功能好比一個左右音相調整功能。
圖 3 - 12 音場寬度第二頁面。
SHUFFLE ( 混合 )。在一般的立體的音場裡，因現場聽眾的位置及其他因素，導致實際上的低頻音場
並不是那麼明確清楚，利用下方小轉子來調整 SHUFFLE 的數據，讓立體音場下，低頻範圍依現場情形
來進行修飾，可以更強烈或中和，調整數值由 1.0 到 3.0。
BASS TRIM ( 低音修飾 )。對所設定的頻域位置，藉由上方的小轉子去調整音頻是增加響度或是減少。
FREQUENCY ( 頻率 )。所函蓋到的頻域是由 350 Hz 到 1400 Hz。通常一般正常的設定位置大多是從
600 ~ 700 Hz 的位置，如圖當你調整到 960 Hz 的位置，從這個頻率點以下將受到影響。
而 SHUFFLE 的值愈大 ( 3.0 )，則影響的音程就愈寬。
3.4 DYN menu ( 迴授消除功能表 )。在 DEQ – 2496 的架構裡，同樣的，它提供了一個高專業動態處
理設備來優化聲音訊號，在這個功能上，提供了三頁的操作功能，其中兩頁動態壓縮設定，第一頁
動態限制設定來給使用者運用。在第一頁面裡，同樣的對應各轉子來調整這三個功能設定。
圖 3 - 13 動態處理第一頁面。
- 15 dB ~ + 15 dB。
THERSHOLD ( 起始點 )。設定開始壓縮或是擴展的電平量位置。
訊號設定調整值則是能從0 ~ - 60 dB 之多。 RATIO ( 比率範圍 ) 。訊號壓縮或擴展時，所執行壓縮或
擴展的比率調整。訊號設定值能從 1:1.1 到 1:100。
EXPA / COMP ( expander / compressor 擴展 / 壓縮 )。在左下方位置，利用左方對應的B 按鍵來選擇
此動態功能是採用壓縮或是擴展的工設定。
圖 3 - 14 動態處理第二頁面。
欲調整 LIMIT MENU ( 限制功能 )，必須從第二頁才可進入。
ATTACK ( ms ) 執行動作的時間。當訊號電平到達起始點開始作用時，這個功能在決定它什麼時候
開始做動作，它是以毫秒計算的。這樣的現象行為可以讓整個功能作用行為是很暪敏捷的或是很溫和
的開始動作，時間由 0 ~ 200 毫秒。
RELEASE ( ms ) 動作釋放。當所有的功能都執行了，那當下的作用是什麼時候結束，這個釋放功能
就是在決定作用時間什麼時候結束，時間由 20 ~ 4000 毫秒。
KNEE ( 緩衝曲線 )。決定壓縮訊號位置起始點的曲線，是激烈或是柔和，設定直由 0 ~ 30。
另外這個設定功能只有在壓縮功能上才有作用。
3.4.1 LIMITER menu ( 限制設定功能表 )。
如上述的操作方法一樣，按下顯示板左方對應鍵 B，我們就可進入動態限制功能調整頁面。

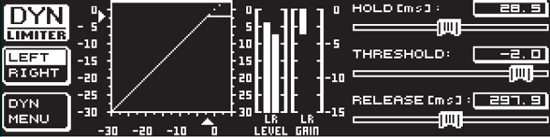

圖 3 - 15 動態處理第二頁面 ( 限制功能 )。
計算的，時間由 0 ~ 200 毫秒。
THERSHOLD ( 起始點 )。設定開始訊號電平限制動作。設定值是能從 - 24 dB ~ 0 dB。
RELEASE ( ms ) 動作釋放。當所有的功能都執行了，那當下的作用是什麼時候結束，這個釋放功能
就是在決定作用時間什麼時候結束，時間由 20 ~ 4000 毫秒。
3.5 UTILITY menu ( 系統設定功能表 )。
系統設定是 DEQ – 2496 本身一些基本功能的預設位置，按下 UTILITY 的按鍵大約 1秒，顯示板上會
跳出 PANEL LOKED，的字眼，此乃表示整個面板上，所有的轉子、按鍵等功能，全都被鎖住無法修
改。同樣的將 UTILITY 的按鍵再一次按下大約 1秒，顯示板上會跳出 PANEL UNLOKED，的字眼，
即表示鎖住的功能解除，再度恢復操作功能。GENERAL SETUP page 1( 一般的設定 第一頁 )。
圖 3 - 16系統設定功能表第一頁。
CONTRAST ( 對比 )。調整顯示板的流明亮度比例，以配合現場光害對比來方便觀看。對比值由
0 到 15。
CHANNEL MODE ( 聲道模式 )。DEQ – 2496 是一台兩聲道的數位等化器，利用轉子，你可以設成
STEREO LINK ( 立體連結 )，DUAL MONO ( 雙單音 )，這個意思就是當設定成立體模式的狀態時，
任何數據調整就是左右兩聲道全都一樣，雙單音模式就是左右聲道各自獨立調整。
當你是在 DUAL MONO 雙單音模式下去更改時，會出現 COPY LEFT - > BOTH 或是 COPY RIGHT - >
BOTH，這些都是要把單音模式轉為立體模式，然後所有的參數是引用左聲道或是右聲道的資料來複製
成立體模式。請注意，改變動作後，左下方就會跳出 ACCEPT MODE 的資訊，任何改變的動作都須要
在左下方對應 B 按鍵來執行接受更改 ( ACCEPT MODE )。
GEQ MODE ( 圖形等化調整模式 )。在一個聲頻調整的曲線上，當其所調整的曲線及頻率的真實響應
之間，彼此是有所不同的，這些頻域音程之間的增多減少相互的交錯影響，為求得使用者可以決定其
應用的辨別，DEQ – 2496 提供出兩種曲線模式供選擇使用。
圖 3 - 17真實響應模式。
UNCORRECTED ( 未修正的模式 )。

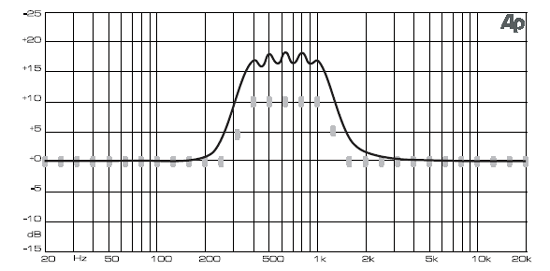

圖 3 - 18未修正的模式。
圖 3 - 18未修正的模式。
表示的曲線運算方式。
GAIN OFFSET EQ ( 增益電平歸零校準 )。這個功能可以調整從 GEQ 後的輸出電平量。
RTA NOISE CORRECTION ( 音場真實分析，噪音修正功能 )。這個功能可以調整分析模式在執行
時，與噪音交錯重疊的錯誤指示，當在 RTA 位置選擇到 AVRG 或在此項功能上起動，
噪音修正即自動執行。
SHOW MESSAGE BOX ( 訊息對話框 )。這個設定可以決定是否使用訊息對話顯示框出現在顯示板
裡跳出提醒字眼。
RTA / MIC INPUT ( 頻譜分析 麥克風輸入調整 )。調整音場測試麥克風的阻抗靈敏度，在這裡你可以
選擇 LINE LEVEL，MIC LEVEL 以及 MIC LEVEL + 15V 幻象仿真電源。
如果選擇 LINE LEVEL 的參數時，這最大的輸入電平從 – 14 dB ~ + 22 dB。選擇另外一組
MIC LEVEL 低阻抗參數，最大輸入電平由 – 42 ~ - 6 dBV / Pa。( 大 V 表示建立於 1 伏特 )。
圖 3 - 19系統設定功能表第二頁。
數據的設定即會秀出在顯示板上，當關閉後，DEQ – 2496 的 MIDI 功能將無法使用。
MIDI CHANNEL ( 音樂數位介面通道 )。在這裡提供了 16個通道供使用。
CONTROL CHANGE ( 控制改變 )。當外部利用這 MIDI 的通道來呼叫 GEQ 的記憶模組時，
GEQ – 2496 提供了內碼供這 16個通道對應使用。
左聲道 ( LEFT CHANNEL ) 為 1 ~ 31 CONTROL CHANGE。
右聲道 ( RIHGT CHANNEL ) 為 33 ~ 63 CONTROL CHANGE。
PROGRAM CHANGE ( 內容改變 )。兩組輸出一組接收的端口，是使用在呼叫其預設的 1 ~ 64 的位址
時，DEQ – 2496 可以對應其內部設定的資料供使用。
SYSTEM EXCLUSIVE ( 系統專用 )。此一功能是用來昇級 DEQ – 2496 本身軟體用的。
DUMP EDIT ( 丟出編輯 ) A 鍵。利用此功能可傳送經調整過的數據資料供另一台 2496 或是電腦設備。
DUMP ALL ( 丟出全部 ) B 鍵。利用此功能可傳送所有的預設數據資料供另一台 2496 或是電腦設備，
這個過程將會覆蓋所有位置的資料，恢復預設值。
3.6 I / O muen ( 輸入 / 輸出功能表 )
在面板右方按下 I / O 鍵，進入選擇頁面，此項功能共區分為 4 頁。
圖 3 – 20輸入 / 出功能表第一頁。
端口。如果輸入的是數位訊號時，利用上方的小轉子來選取數位時準訊號的來源端。
飛梭轉子選取 PINK NOISE 是可以自行產生粉紅噪音來提供音測用，而噪音的輸出電平則是利用右下
對應的轉子來調整噪音輸出電平的大小，範圍由 - 60 dB ~ 0 dB。
圖 3 – 21輸入 / 出功能表第二頁。
來選取輸入的訊號要經過那些路徑，依圖面可以看出最後的輸出端口是 AUX OUT 輔助輸出，以及
DIG. OUT 數位輸出。而主輸出 MAIN OUT 是已經設定成經過所有的功能了。
右上方尚有一組 DITHER ( 數位低噪音電平 ) 供數位界面連接時，彼此的取樣位元不同時，來連結匹配
用，以免產生 POP 的雜訊。而對應左方 B 鍵的 NOISE SHAPE ( 噪音形成 )，就是啟用這個
DITHER 功能的開關。A 鍵的功能是在選擇兩款數位格式的 DITHER 電平值。
例如輸入是 XLR DIG IN 那就是在這裡選擇 AES3的格式。
圖 3 – 22 輸入 / 出功能表第三頁。
端口，RTA 就可得到欲要分析的資訊，在上方的 + 15V 開關是當你的 RTA / MIC INPUT 位置是選取
MIC LEVEL + 15V 幻象仿真電源時，這個 + 15V 開關就會接上來表示供電。
圖 3 – 23輸入 / 出功能表第四頁。
依面板對應到各轉子來調各功能參數，上方小轉子是在選擇各種單位丈量法，有 MSEC ( 毫秒 )
FEET (英呎 )、METER ( 公尺 )，大顆飛梭轉子用來調整延遲的數據，利用 A 鍵來調整左聲道或右聲道
，或立體模式，請注意，當你原先是在立體模式下更改成雙單音模式時，回到此頁面 LEFT / RIGHT
對應資料會仍然是立體模式的狀態，此時請按著 A 鍵不放 1秒，它就會將其分離而成獨立調整。
下方轉子則是在調整當下的溫度系數，以讓延遲時間更加的準確。
對應 B 鍵的 MAIN / AUX ( 主輸出 / 輔助輸出 )，讓這延遲的數據是從那一個端口輸出。
3.7 BYPASS menu ( 通過不使用功能表 )。
利用這個功能頁面，你可以任意選擇那一個功能要通過不使用。
圖 3 – 24 通過不使用功能表
BYPASS 的功能位置，然後按一下 B 鍵即執行 BYPASS 的功能，按一下飛梭轉子也是，
再按一下就是解除。上方的小轉子按一下是直接 BYPASS 左聲道所有的功能，下方則是右聲道。
3.8 RTA menu ( 音場真實模式分析功能表 )。Real – Time Analyzer
圖 3 – 25 RTA 功能表第一頁
0 dB ~ - 60 dB 或按一下轉子來成為 AUTO 模式，進行頻譜的電平值調整。大飛梭轉子則是在找尋任
一頻點，上下的三角圖號會隨著你的選擇而移動，PEAKH ( Peak Hold ) 就會顯示任一頻點的增益
數據。RANGE ( 範圍 ) 的調整則是在選取整體 RTA 分析電平的大小，你可從15、30、60、90 dB
的設定來展示電平高度，隨著調整，畫面左方的電平指示數據就會跟著改變。左方功能對應 A 鍵
是在選擇輸入的訊號端口是什麼位置，調整的過程就是在 I / O 頁面的第三頁裡調整。
圖 3 – 26 RTA 功能表第二頁
RATE ( 比例 )，你可以改變分析時的速度，分別有 FAST ( 快速 )、MID ( 中等 )、SLOW ( 慢速 )、
AVRG ( 平均 )，來供你選擇。當你選擇的是 AVRG 時，它的顯示是一個平均的，慢速的電平值，
而顯示的速度還可以使用 B 鍵來調整FAST ( 快速 )、MID ( 中等 )、SLOW ( 慢速 )、HOLD
( 持續顯示 )、OFF ( 不用 )。來再次更改速度。平常 RATE 是在別的位置時，PEAK 設定的功能也是
有用的。
圖 3 – 27 RTA 功能表第三頁
3.8 AUTO EQ function ( 自動等化調整功能 )。在 RTA 調整功能頁面的第一頁 B 鍵對應功能是一個
AUTO EQ ( 自動等化調整 ) 的功能鍵，這個功能的基本條件是需要 RTA / MIC 端口連結一儀測麥克風
才能完成工作，AEQ 的功能就是可以自動提供現場一個等化曲線參數來供使用。
圖 3 – 28 AEQ自動等化調整功能第一頁
EDIT TARGET CURVE AND PRESS “ PAGE ”。此句英文是在告訴你開始編輯目標的曲線，及按下
PAGE 鍵 ( 螢幕左上方 )。依面板對應功能轉子，你可以手動調整各頻點增加或減少，
依左方面板顯示現在是立體模式，如果是雙單獨模式，則你就可以各自調整聲道，在這頁面，此時你
調整 AEQ 的等化曲線是不會改變 GEQ 的等化曲線的。這樣的調整是可以做成一個 AEQ 基本的起調
值，B 鍵 RESET AEQ 是把參數歸零。請進入第二頁，
圖 3 – 29 AEQ自動等化調整功能第二頁
( 室內的修正模式 )，ROOM CORRECTION ，當這功能起動後，AEQ 修正的行為在高頻音域的參數
增加或減少是採 1 dB / oct 的方式，若沒有使用時，就是適用在戶外。
現在按下 A 鍵來起動 AUTO EQ 的功能，如圖現在是起動模式，如果你有使用對話框時，在你按下
A 鍵時會出現 MEASURING AMBIANT SIGNAL，此句英文是在告訴你開始量測周遭的信號，
然後會等待一下，此時不管你有無設定內部的 PINK NOISE 它會去起動這個功能放送出來，
( 請確定 PINK NOISE 的輸出電平值是適量的，而不是在最低的 – 60 dB 位置 )。在這等待時間，
LEVEL 指示錶頭會依環境音壓慢慢的升起，然後出現 PINK NOISE 就產生出來。同樣的，如果你有
使用對話框時，會出現 MEASURING PINK NOISE 字義是量測粉紅色噪音。之後，
利用 PAGE 鍵再選擇至第三頁，
圖 3 – 30 AEQ自動等化調整功能第三頁
STARTING AEQ PROCESS PINK NOISE 字義是開始執行自動等化調整處理，這個狀態你可以一直
讓它做完，或在任何時間下去按下 B 鍵 DONE ( 完成 )的動作，當這個 DONE 按下後，
AEQ 的曲線參數就會取代 GEQ 的曲線。
3.9 MEMORY menu ( 記憶使模組使用功能 )。
進入 MEMORY ( 面板的左下方 )，按下按鍵即進入第一頁的功能面板，記憶模組共包括了SAVE
( 儲存 )、RECALL ( 召回 ) 或個別資料的使用 ( 在第二頁 ) 等功能。
圖 3 – 31 記憶功能第一頁
也是一個唯讀組別不容更改的，原則上當你召回這預設的組號，就是讓 2496 一切的參數都歸於未
調整狀態供你使用。當我們將 2496 做了一些調整後，欲儲存回來，此時利用大的飛梭轉子選擇你欲
要儲存的組別，然後按下 A 鍵，畫面會跳出英文字母的視窗供你寫上或更改名字，同樣的是利用轉子
去完成這些動作。確認後再按下 OK 鍵即可，如此就完成一個儲存的動作。
當一個新的參數欲要儲存在同一組別時，當你按下儲存鍵，畫面會跳 OVERWRITE PRESET？此字義
是在確認你是否要覆寫原有的資料？按下 OK 鍵後，同樣的又跳到英文字母的視窗供你寫上或更改
名字，寫名面板的左上方有一 OVE / INS 的字眼，就是選擇它在寫入文字時，是以覆寫名稱或是插入
一個字母的方式，當你從記憶模組李召回一個組別時，畫面一樣也會跳出對話框
RECALL ALL DATA？意思是召回全部的資料嗎？此時按下 OK 鍵後，當下的參數資料即被你所呼叫
出來組別裡的資料給取代了。欲將某一個組別保護鎖定時，按著下方小轉子不放，直到組別的後方
出現一個鎖頭的符號即完成。同樣的再按一次就是解除，對話框會詢問 UNLOCK PRESET？
解除設定嗎？此時按下 OK 鍵就完成動作。
圖 3 – 32 記憶功能第二頁
頁面裡所要處理的就是這個工作，依圖面所示，組別2 的資料裡包括了 G、P、O、W、Y 的參數，
G = GEQ、P = PEQ、D = DEQ、W = WIDTH、Y = DYN、I = I / O。利用下方的小轉子選擇欲要存取的
功能，你可以看到轉子旋轉時，小圖像會跟著變動，然後按下儲存或是召回的按鍵，
再回答對話框後，按 OK 鍵即完成單一存取的動作了。
3.10 METER menu ( 錶頭指示使用功能 )。
錶頭的按鍵就是在面板的最左下方，在面板的正左邊配置的是一組雙排 7 個 LED 組成的錶頭指示。
除此外，錶頭的功能就是讓這中央顯示板依不同的須求而提供各式的電平指示格式。
圖 3 – 33 記憶功能第一頁
選擇錶頭電平的來源是 INPUT ( 輸入端口 )、OUTPUT ( 輸出端口 )、DIGOUT ( 數位輸出端口 )，
B 鍵是在清除峰值記錄的刻度。請使用 PAGE 鍵進入第二頁。
圖 3 – 34 記憶功能第二頁
是在選擇加權指數，包括 dB ( A )、dB ( C )、OFF 三種方式供使用，B 鍵是在清除峰值記錄的刻度。
為求得阻抗匹配值完善，建議使用 Behringer ECM – 8000 的儀測麥克風。
請使用 PAGE 鍵進入第三頁。
圖 3 – 35 記憶功能第三頁
仍然是數位滿刻度的標示。A 鍵是在選擇錶頭電平的來源是 INPUT ( 輸入端口 )、OUTPUT ( 輸出端口 )
、DIGOUT ( 數位輸出端口 )。
3.10 RTA / MIC input ( 頻譜分析 麥克風輸入調整 )。
調整音場測試麥克風的阻抗靈敏度，在 UTILITY menu，裡做設定，錶頭第二頁的需求就是須要一
麥克風的輸入才能完成作業。你可以選擇 LINE LEVEL，MIC LEVEL 以及 MIC LEVEL + 15V 幻象
仿真電源。
3.11.1 Connecting a measurement microphone ( 連接量測麥克風 )。
Behringer ECM – 8000 的儀測麥克風。 - 37 dBV / Pa。( 大 V 表示建立於 1 伏特 )。
3.11.2 Connecting a line signal ( 連接線性訊號 )。
選擇 Line 訊號輸入時，錶頭對應的比值是 120 dB SPL = 0 dBFS。
專有術語：
FFT ( Fast Fourier Transform ) 傅利葉快速頻譜分析運算。
ICE ( International Electrotechnical Commission ) 國際電工技術委員會。
dB ( A ) 聲壓位準在20 ? 55 dB SPL範圍內，建議使用A加權曲線網路。
dB ( C ) 聲壓位準在85 ? 140 dB SPL範圍內，建議使用C加權曲線網路。
LED ( Light Emitting Diode ) 光體放射元件，俗稱發光二極體。
VU ( Volume Unit ) 音量單位顯示。
THD ( Third Harmonic Distortion )，三次諧波失真，又現稱總諧波失真。
AES / EBU ( Audio Engineering Society / European Broadcast Union )
音響工程協會與歐洲廣播傳送工會聯盟
S / PDIF ( Sony Philips Digital InterFace Format ) 新力與飛利浦公司共同協定的數位界面格式。
PS: 文解至此， DEQ - 2496 百分之90可以上線使用，請各位享用它的方便。 吳榮宗
