一般在S.R.的現場想要多元化的使用等化器,動輒就是上佰萬,
這下子可免啦,雖然不是第一名,不過功能很強哦!
而且價格最便宜.亦可連接電腦多台操作.絕對滿意的音響利器.
現在我們就來剖析這DSP-8024 吧

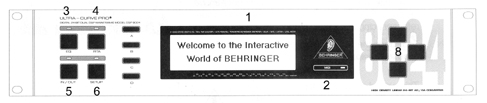

1-1. 正面按鍵控制簡述.
1 DSP-8024從正面板上可看到左邊的4組型態設定鍵.4個微調鍵,右邊則是
游標鍵,顯示面板是一片240 x 60的背光式螢幕.
2 MIDI 控制指示燈, DSP-8024 可藉由MIDI管道來改變數據.而當此界面功
能有使用連接時,指示燈將會依MIDI的動作來閃爍指示.
3 按下EQ(等化調整)其按鍵的上方會有一綠色的指示燈.提醒目前的位置.
然後會看到如圖2-1的畫面.除了31段的圖形等化器,還有4個大標題.簡述各
意義功能如下.
METER (表頭)鍵按下後.可取得多樣的表頭指示.可看到輸入輸出表頭的位能,
FB-D (迴授消除功能)每一音軌各有3組多功智慧型的回授監測引擎.
DLY OFF DLY ON (音場延遲功能) DSP-8024具有音場輸出延遲功能.最大延遲
時間可達5000ms.也可換算ft或是m的制量.
EDIT (編輯)調各項功能的選擇按鍵.
4 RTA(頻譜分析模式).當切換到此控制頁面時,DSP-8024可智慧的分析音場.
提供最新的頻譜參考資訊.
5 按下IN/OUT(輸入輸出)的按鍵.在按鍵的上方有一顆LED指示燈,藉由鍵
的按取.可得,綠色燈:代表聲音訊號有經過DSP-8024處理.紅色燈:輸入的
訊號比,已超出DSP-8024的伺服網路.必需降低訊號源的位能.指示燈不亮
表示:bypass DSP-8024不使用處理器.
6 按下SET UP(設定)的按鍵.可進入更改基本的預設值,當頁面在EQ(等化調
整)或是在RTA(分析模式)時.各有不同的調整參數內容.
7 4組微調式的按鍵.(A,B,C,D)這是一組調整數據的功能鍵.它依目前面板指
示在何種狀態.即有不一樣的功能.原則上A及D是大幅度`的增加或是減少數據的按鍵.
B及C是小幅度`的增加或是減少數據的按鍵.
8 游標鍵功能是在指示面板裡,可上下左右的移動到各功能數據區.
它依目前面板指示在何種狀態.即有不一樣的功能.

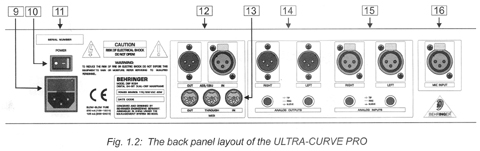

1-2. 背板輸出入簡述.
9 電源規格轉換及保險絲盒位置.電源轉換規格:A.C.120~240
10 DSP-8024主電源開關.
11 產品序列編號.
12 AES/EBU數位輸出入界面(選配).取樣範圍32K,44.1K,48KHz頻率等功能,
13 MIDI輸入,輸出,通過,連接界面區,
14 類比輸出部份,一樣架構了XLR( 超低電抗格式 ),TRS 1/4",標準規格平衡式輸出.
當輸出位置是選擇AES/EBU數位界面時, 類比的輸出端一樣也會保持訊號輸出著.
15 類比輸入部份,架構了XLR( 超低電抗格式 ),TRS 1/4", 標準規格平衡式輸入.
16 麥克風參考數值取得輸入端.
2 . 起動使用( OPERATION )
接下來的各項章節裡,將會引導使用者對DSP-8024由陌生到熟悉.也許指南
裡面的說明,及本機出廠的預設數據.會令些許使用者覺得保守.或出發點構思
不同.然而DSP-8024設計時就是一台可朔性非常高的處理器.
從音場的修正.一般曲線的調整.到單一樂器使用DSP-8024皆能滿足使用者的
需求.完成系統中的主要擔當元件.
PS:圖形等化模式與現場分析型態,是不能共同使用,在此說明.
2-1. 圖形等化器(Equalizer)

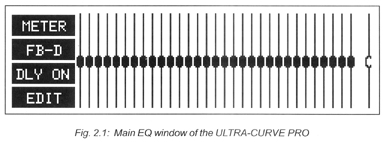

開機的順序完成後. 首先就會進入圖2-1此畫面.( 開機後到此畫面的過程.
輸出是關閉的,等到畫面出現後,才會有輸出).
然後利用面板右方的游標功能鍵,左右的移動(選擇頻段),找到欲調整的頻段時.
再使用上下的功能鍵,做增加或是減少的調整動作.整個音場即會受到改變.

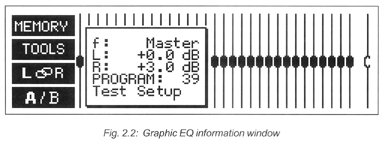

圖2-2就是游標功能鍵,左右移動到欲調整的頻段時,畫面都會顯示其數據
資訊的小視窗.現在的指示是停在總輸出的位置.
F:就是顯示調整的頻段位置.
L:左聲道的位能指示
R:右聲道的位能指示
PROGRAM:記憶模組的位置.其下方是記憶名稱.是可自由更改的.
如果沒有再做移動或選擇任何頻道的動作.資訊的小視窗.會顯示4秒後,自動消
失.只要觸碰游標功能任一鍵, 資訊的小視窗.即會再顯示出來.

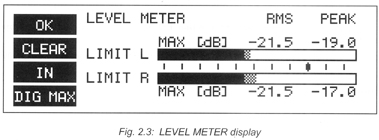

2-2. 錶頭電平位能指示( The Level Meter)
按下微調鍵.(A) METER ,會有如圖2-9的畫面顯示出來.
在任何的時間內表頭會記錄出動態訊號的平均值,峰值讓使用者的眼睛看到
某一段的位能指示,以瞭解適時調整訊號大小,現在的畫面裡有LIMIT的字眼.
就是代表有執行LIMITER的功能.(LIMIT的字眼是閃爍忽現忽滅的.是動態性能的
表示).
2-2-1. 確認(OK).決定後按下 OK (微調鍵.A).就會離開此畫面而回到前一畫面.
2-2-2. 清除(CLEAR)清除目前的表頭指示數據,然後它會再紀錄新的動態
訊號的平均值,峰值,
2-2-3. 輸入/輸出表頭位能指示.(IN/OUT) 利用, IN OUT 此功能可選擇
檢視任一波段的動態指示數據.在輸入時的位能,與經過DSP-8024作用後,
輸出的訊號位能比較.
2-2-4. 錶頭型式選擇.(DIG MAX, +4dBu, -10dBv)三種國際錶頭指示轉換.
數位錶頭0dB對照,機械式VU錶頭.電壓指示錶頭.三種, 用微調鍵.D切換
不同的錶頭格式.
DIG MAX 數位錶頭格式.即為數位滿刻度.dBFS
+4dBu 指示錶頭.工業/專業級的電平校準
-10dBv 指示錶頭.業餘/一般消費者與家用器材連接用的.
2-2-5. 錶頭數據參考圖表.
此圖表整理出各錶頭格式的位能數據.包括平均值.峰值等供參考.
2-3. 迴授消除功能(The Feedback Destroyer)

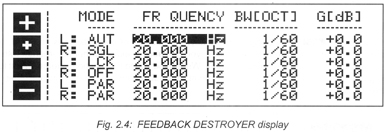

按下微調鍵B,畫面會跳至下圖2-4
這是一組1/60音程的頻譜.每一聲道有三組參數型功能.而在參數型態的選擇.
共有四種功能運用.
代碼字元.(Code) 型 態(Mode)
AUT 自動偵測
SGL (單一次信號偵測)
LCK (鎖定)
OFF (關閉)
PAR (參數型功能)
利用面板右邊的游標功能鍵上下左右的移動到MODE位置下的選定一組單元.
欲調整的位置.再利用微調鍵.選定一種作用.其說明如下.
2-3-1. AUT(自動偵測) 它任何時間都在做掃瞄音頻的動作.當有一迴授訊號出現
時即立刻修減參數切斷迴授訊號的位能.當又掃瞄到迴授頻率後原先鎖定的迴授
頻率將被釋放掉.以剛抓取的回授訊號取代之.如此的重覆著動作.總知無論設定
幾組自動模式,它永遠會是在待命掃瞄,然後以新的回授鎖定訊號取代之.
2-3-2. SGL((單一次信號偵測) 此模式是當掃瞄到迴授頻率後,即立刻修減參數
切斷迴授訊號的位能.而控制畫面會出現LCK鎖定的字眼.此一參數模組即不再
做掃瞄迴授頻率的工作了.如欲重新啟動回授訊號的掃瞄.就利用微調鍵.
把LCK的字眼改成SGL的狀態即可.
2-3-3. LCK((鎖定) 迴授鎖定表示使用(Single Shot)功能時,當它掃除某一點迴授
頻率,完成工作後的表示.
2-3-4. OFF(關閉) 關掉任一參數點不使用功能.此時代表其參數點的位能是0dB.
2-3-5. PAR(參數型等化器) 此一模式即自己選擇欲調整的頻率,然後來做增加或
是減少位能的動作.Q值斜率的寬窄也可自行調整.
注意事項:欲改變或取消已鎖定過的迴授頻率點時,請確定或有心理準備.此迴授
點的位能會再度出現,
2-4. 延遲功能(DELAY)
利用微調鍵C,可得到 DLY OFF DLY ON 此兩型態的切換.來控制音場延遲
功能的使用與否.
2-5. 等化器的編輯(Equalizer editing)

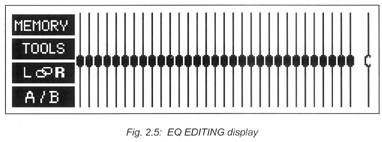

利用微調鍵D. EDIT 進入後會看到如圖2-5的畫面.
2-5-1. 記憶模組區(MEMORY)
DSP-8024擁有100組記憶管理模組,可以儲存使用者各型態的數據調整.
唯獨輸入的選擇,及MIDI界面位碼,此兩組模式是無法儲存的.
利用微調鍵D. MEMORY 進入後會看到 LOAD STORE CALC 三組字眼.
LOAD (呼叫)鍵按下後螢幕上會顯示前一次呼叫的記憶模組.
*請記住非常重要.此時的狀態只是顯示而已.尚未呼叫確認.
要選擇別的記憶組別則利用面板右側的游標鍵上與下來決定要呼叫出的組別.
當決定了模組後,按下 OK 鍵(微調按鍵的A,)此時才真正的完成呼叫動作.
STORE (儲存)鍵按下後,畫面一樣會出現上次呼叫的模組.此只要按下OK鍵
(微調按鍵的A,)它就會覆寫目前的模組,或是利用面板右側的游標鍵上與下來
決定要儲存的記憶組別之後,再按下 OK 鍵(微調按鍵的A,)就完成新的儲存動作.
CALC (計算)鍵按下後,LOAD鍵及STOTRE鍵字眼旁會出現+或是-號,亦或是
沒有符號.這個意思是利用計算按鍵 CALC 來呼叫/儲存記憶模組前,做倍數的增
加或是減少.舉例:
原在使用的模組1khz位置是+3dB.此時 CALC (計算)鍵按下後 LOAD+ 會出現
再按一次 CALC (計算)鍵.會換成 LOAD- 再按一次 CALC (計算)鍵.
會換成 LOAD
LOAD+ 原在使用的模組1khz位置是+3dB.會增加成6dB.
LOAD- 原在使用的模組1khz位置是+3dB.會減少成0dB.
LOAD 沒有變化.
相對的STORE就是將此數據儲存成新的記憶模組或覆蓋原先的模組.
2-5-2. 工具使用(TOOLS)
利用微調鍵B,可得到ZERO, INVERT, L→R, SHELF四組字眼.
ZERO (歸零)鍵按下後,圖形等化器的數據,包括總音量將會全部回到0dB.
INVERT (轉換顛倒)鍵.按下後,會將目前各頻率的數據與之相反.
以所選取的頻率為中心做增加或減少的動作.
低通調整,
高通調整,
任一頻率之間的斜率比.是由內部音程設定多少來決定.3dB~30dB.
此數值是告訴DSP-8024可由半階的斜率比值到5階的能力.
注意事項:利用TOOLS模式所做的功能,調整到所需的圖形後.按下OK 鍵.
此圖形即成為使用者所要的數據.如欲再度修改,則再回到. TOOLS 然後再選擇
欲改變的音場功能即可.
2-5-3. 連結調整(L-R)
L R 獨立調整左或是右邊聲道的選擇圖案.
當上方兩組圖案出現即表示8024目前是兩聲道連結的模式.由右方或左方為主
調整的選擇.
2-5-4. A/B 模組調整前後的比照功能) (微調按鍵的D,)當調整任一模組內的參數後.
原模組數據會自動跳到A型態.有調整到的模組數據則列為B型態.
然後利用此A/B按鍵 (微調按鍵的D,)去比照調整前後不一樣的感覺.
2-6. 等化器的設定(Equalizer setup)
當等化器(EQ)上方的綠色的指示燈是亮著.按下面板左方SET UP(設定)的按鍵.即進入圖2-6的畫面.此時SETUP的燈會在閃爍模式.說明如下.
2-6-1. 切換立體模式或是獨立模式.
在立體連結(STEREOLINK ON)模式開啟時.只要調整一邊的數據後,此數據會
對應到另一邊.
在立體連結(STEREOLINK OFF)模式關閉時..左右的音場數據各自獨立調整,
互不影響.
2-6-2. 動態限制功能,起始點數據設定.(LIM.THR.)OFF,0dB~-36dB.
2-6-3. 動態限制功能,釋放時間設定.(LIM.REL.)0.5sec~5sec.
2-6-4. 延遲功能(DELAY).DSP-8024具有音場輸出延遲功能.最大延遲時間
可達5000ms.左右聲道可獨立調整遲時間.另外計量的單位可換算
米制,英呎,微秒等三種.
2-6-5. 動態噪音閘功能起始點數據設定.(GATE THR).OFF,-96dB~-44dB.
2-6-6. 交錯轉換(CROSSFADE).此功能是記憶模組的場景在更換時,圖形等
化器上的數據更換速度值.其數據由0sec.(最快速)到15sec. (最慢速)
2-6-7. 音程斜率比(SHLVING SLOPE).此設定值可決定任一頻率上下頻帶的
斜率值.以R.C.L.網路為基礎.一階為6dB.而一般等化器大約在16dB.~18dB.
二,三階左右,電子分音器則須要4階24dB.以上,
DSP-8024的斜率調整可由3dB.~30dB.

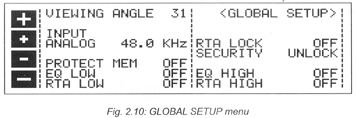

2-7. 一般的設定(General setup)
欲進入圖2-10畫面,按著指示燈是在閃爍模式下的SETUP (設定)鍵不放,
大約兩秒,控制畫面就會跳到圖2-10.此時SETUP的指示燈會變成恆亮著的模式.所以SETUP的指示燈有兩種狀態模式.
2-7-1. 觀看角度(VIEWING ANGLE).調整面板視覺的比差.
2-7-2. 輸入界面切換(INPUT). 更變數位訊號或是類比訊號輸入方式,
(數位界面是選配的,所以如果沒有進駐此一裝置,畫面會主動在類比輸入的
位置.其旁邊的取樣比,也只有在數位輸出入選用時,才有作用.
2-7-3. 記憶模組保護(PROTECT MEM). 一樣的,起動及解除都必須寫入當初所
寫入的密碼.確認後才可使用.
2-7-4. EQ LOW最低數目開始.EQ HIGH最高數目開始.它的功能是保護你所設
限的記憶模組不被覆寫.舉例: 最低數目寫10, 最高數目寫30,那記憶模組10~30
將被保護不被更改覆寫.
2-7-5. RTA LOW最低數目開始.RTA HIGH最高數目開始.它的功能是保護你所設限的記憶模組不被覆寫.(RTA的記憶模組一共有十組.)
2-7-6. RTA LOCK (真實模式功能關閉及開放.)
2-7-7. 安全警戒(SECURITY). 此功能是保護內部或記憶,或調整參數的設定.
開機後,要使用DSP-8024時,必須要寫入當初起用安全警戒(SECURITY)功能
時,所寫下的密碼.確認後才可使用機器.
2-8. 音樂控制界面設定(MIDI setup)
在圖2-10的畫面時.(此時SETUP的指示燈是恆亮著的模式).

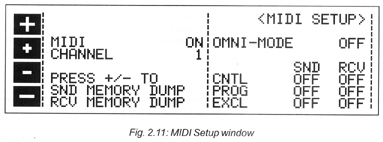

再按一下SETUP鍵一次即進入圖2-11的畫面.
2-8-1. 音樂控制界面使用及關閉的功能(MIDI ON OFF)
頻道(CHANNEL)1~16.
*MIDI的頻道共有16組
2-8-2. 音樂控制界面傳送接收的功能(SND RCV)
傳送記憶模組.SND MEMORY DUMP
接收記憶模組.RCV MEMORY DUMP
當有兩台以上的DSP-8024藉由MIDI相接時,就可以此功能相互接收或是
傳送記憶模組資料.
2-8-3. 全頻道音樂控制界面使用及關閉的功能(OMNI-MODE ON OFF).
CNTL(界面控制).可改變資料,順序,頻率數據20hz~20khz,主音量.
左聲道,右聲道,
PROG(程序綱要)內容的改變設定.
EXCL(Exclusive專有的)此功能專為電腦軟體與DSP-8024所建立的.
2-9. 真實模式頻譜分析編輯(RTA EDIT)

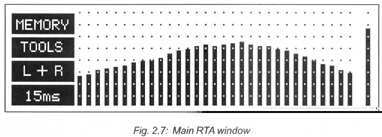

2-9-1.按下在面板左邊的RTA按鍵.其上方的綠色的指示燈會亮著.
此時會進入圖2-7的主畫面.說明如下.

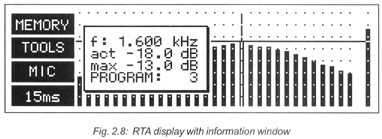

利用面板右方的游標功能鍵,左與右來選擇頻率.當每指到任一頻率時.十字指
標會鎖定你所選擇的頻率點.然後畫面會跳出一資訊視窗顯示目前的數據.
當你不再選擇頻率點時,此資訊視窗會持續顯示大約4秒後自動消失.
欲再顯示資訊視窗時.只要按任一游標功能鍵即可.
2-9-2. 分析模式記憶模組區(RTA MEMORY)
MEMORY 利用微調鍵A(RTA記憶模組)按下進入調整區一樣的會看到
LOAD STORE RTA TO EQ 三組字眼,
關於 LOAD STORE 的操作方式,請參照使用指南2-5-1.即可.
另外要說明的是RTA分析模式記憶模組一共只有十組.
RTA TO EQ 當使用分析模式進行音場分析時.螢幕會顯示目前即時的音場數據
按下 RTA TO EQ 鍵.此音場參數值.即會自動調整圖形等化器.而得到最適當的
音頻曲線.
2-9-3. 分析模式工具使用(RTA TOOLS)
TOOLS 利用微調鍵B(RTA工具使用)進入後,會有AUTO Q, HOLD, RESET
M GAIN等4組字眼.其說明如下.
AUTO Q 自動音場分析模式.此功能是利用參考麥克風(Behringer ECM-8000)
拾取現場PA喇叭反應的音域,來調整改善音場.要能執行此功能必須擁有幾個
要素才可成立,
第一是參考數據的來源(SOURCE)
第二是參考數據的來源位能大小比率.(GAIN MODE)
第三是拾取參考數據的麥克風位置.(MIC CORRECTIVE)
第四是欲修正的等化音場圖形模式. (AUTO-Q CURVE)
第五是真實分析素材輸出(RTA OUTPUT)的型式.
第六是真實分析素材輸出位能大小 (RTA OUTPUT LEVEL)
所以在欲使用DSP-8024 AUTO-Q此功能時,請先確定內部一些基本設定,
SOURCE(訊號來源) MICRO(麥克風)
GAIN MODE(位能的型式) AUTO(自動模式)
MIC CORR(麥克風參考位置) NONE(沒有特別指定)
AUTO-Q CURVE(自動曲線) FLAT(平坦模式)
RTA OUTPUT(真實分析素材輸出) PINK(粉紅色噪音加權指數)
LEVEL(真實分析素材輸出大小位能) -20dB.
以上設定確認後,按下 AUTO Q 自動音場分析模式後.會三組字眼出現
先分析左音場再分析右音場.
先分析右音場再分析左音場.
上述的圖形字眼是DSP-8024在立體連結的模式.RTA的動作會自動分析左音場
後再分析右音場所以STEREO LINK ON時,這幾個作用功能只要任選一種即可.
L+R 先分析左音場再分析右音場.
當STEREO LINK OFF時,會有 L 只分析左音場 R 只分析右音場.
在此特別說明.
而確定型態後,AUTO-Q就會開始分析,你會聽到Pink noisc的變化.不久之後.
Pink noisc `訊號會中斷大約1秒.然後聲音再回到標準Pink noisc的位能.
這也就表示分析完成.此時將化面跳回到圖形等化曲線的頁面.
即可看到修正分析後的音場圖形.
HOLD 藉由此功能,可將頻譜分析儀上的最高訊號位能記錄下來.使用此功能時
HOLD 圖案的字體會加粗,代表此功能在使用中.
RESET 將鎖住的峰值訊號清除掉. 重新記錄最高訊號位能值(PEAK LEVEL).
A GAIN 頻譜分析儀上的測試位能,它是自動調整的,這也建議使用的功能.藉由
此自動功能.可以找出最理想的位能.
M GAIN 頻譜分析儀上的測試位能,它是以手動方式來調整的,它會遵循使用者
所給予的位能大小來做頻譜分析.當然你必須很瞭解現場的音壓大小來做調整.
因為手動方式調整是不會自動補償或減少位能的.
2-9-4. 分析模式輸入選擇(MICRO, L, R, L+R, )
MICRO 以參考麥克風為輸入方式.
L+R 左右兩聲道的合成訊號輸入方式.
L 左聲道的訊號輸入方式.
R 右聲道的訊號輸入方式.
2-9-5. 分析模式顯示速度
15ms 快速顯示,15微秒.
65ms 中快速顯示,65微秒.
250ms 中慢速顯示,250微秒.
1.0s 慢速顯示,1秒.
3. 頻譜分析設定(RTA setup)
按下在面板左邊的RTA按鍵.其上方的綠色的指示燈會亮著.
此時會進入圖2-7然後再按下面板左邊的SET UP按鍵.就會進入圖2-9的畫面.
請注意,此時SETUP的燈會在閃爍模式.
注意事項,無論是設定EQ頁面或是RTA頁面.當設定進行到SETUP指示燈
在閃爍模式時.若再按著指示燈是在閃爍模式下的SETUP (設定)鍵不放,
大約兩秒,控制畫面就會跳到圖2-10.及圖2-11的內部基本設定此時SETUP的指示燈會變成恆亮著的模式:

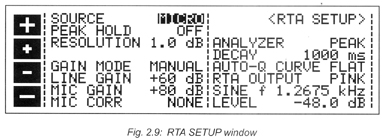

現在說明圖2-9真實模式頻譜分析設定(RTA setup)
SOURCE(頻譜分析輸入型式選擇.)有MICRO(麥克風),LEFT(左聲道),
RIGHT(右聲道), MONO(單聲道,也是兩聲道的合成),
PEAK HOLD(峰值位能鎖定).ON, OFF,
RESOLUTION(解析),它是改變頻譜圖形分析的解析度.可調整成1格圖像1dB.
或是1格圖像0.5dB.
GAIN MODE(頻譜分析位能調整方式). AUTO方式頻譜分析儀上的測試位能,
它是自動調整的,這也建議使用的功能.藉由此自動功能.可以找出最理想的位能.
MANUAL頻譜分析儀上的測試位能,它是以手動方式來調整的,它會遵循使用者
所給予的位能大小來做頻譜分析.當然你必須很瞭解現場的音壓大小來做調整.
因為手動方式調整是不會自動補償或減少位能的.
LINE GAIN,分析參數是由左或右聲道的成音訊號來做分析.其輸入訊號位能大小
調整.由0dB.~+60dB.
MIC GAIN,分析參數是由參數麥克風訊號來做分析.其輸入訊號位能大小調整.
由+20dB.~+80dB.
MIC CORR(麥克風參數位置).此項功能請設定在NONE(沒有)的位置即可.
ANALYZER(分析方式).可以PEAK峰值,或是RMS平均值.
DECAY(衰退時間)其格式可區分15, 65, 250, 或是1000微秒的衰退時間.
每當20dB.的位能時.
AUTO-Q CURVE(自動音場分析曲線).預設值是平坦的.或是可選擇等化調整
的記憶模組1~100中的任一組來分析調整.
RTA OUTPUT(頻譜分析參數訊號輸出).一共有:
PINK=Pink noisc,粉紅色噪音.
WHITE=White noisc, 白色噪音.
SINE=Sine Wave,正弦波
SINE f(正弦波輸出頻調整)由20Hz~20kHz.
LEVEL(輸出位能),由-48dB.~0dB.最大的輸出指數0dB.是以數位錶頭做單位.
攻略終結_音匠 吳榮宗
