這個就一般大家外出必備的工作，以前不覺的重要，現在大家的底子隨著時間學習成長，愈來愈成熟，自然對於一個聲音系統的
架構在使用前的調整，與使用中的監測都已成為必須的一件事情。在沒有額外的金錢能力下去購買專業的量測儀器，PC 電腦是
我們這類人最好的朋友！資源多，演變快，導致今天它的進步已經取代很多的設備與事情了，又由於我們的NoteBook不是只做一
件事，是多功的，所以才要去先行介紹聲卡給各位，因為On Board 的聲卡並不是全功的架構，加上匯流排的雜訊，那是會造成不
乾淨的聲訊結果，在 SIA 那一篇我也簡單介紹過了，不過 On Board 的聲卡也愈來愈進化，拜賜現在 DVD 媒體的釋放，多聲道
編解碼為了要與 Hi-Fi Surround 音響結合，所以在現在的 NoteBook 聲音輸出端都還會有支援光纖輸出的數位格式，
此功能我們稍後再述。
_
接觸到的高階量測軟硬體，GoldLine、Audio Control 也是很棒的儀測設備，唉，愈寫愈覺得自己渺小，回來務實面吧，目前我也是
使用 SIA - 5，早期尚未在 5.4 版時，它常會當機，一度把它棄置放棄掉，這套軟體目前使用指數又升高，愈來愈多人用了，
我們就現場應用來看看兩軌聲卡能做什麼，SIA - 5 實際上工作在 2000 的平台上比較穩定，在 XP 上呢，由於微軟的升級不斷，
導致 XP 與 SIA - 5 之間有些許的小問題，不過還不至於不能用，聽說有人退回 5.39 版就 ok 了，關於這問題我們就此打住不再
深入，現在進行應用題。
_
GoldLine TEF20
GoldLine TEF20
GoldLine TEF20
分析，另外是一支尚可的電容式麥克風，頻譜分析
的功能是幾乎所有的錶頭軟體都做到的，然而就現場
的音壓量測時要使用 SIA 就必須事先要有一個自我
校準的動作過程，這個步驟我在 SIA 的文章裡有提到
過了，它就是一個很好的工具，我使用的量測麥克風
有 AKG 451+ CK1、Behringer ECM - 800 等品牌，
其實無論是什麼麥克風，你只要將其連結後，
與標準的量測設備校定後然後儲存下來，日後都可以
呼叫出來使用的，這是很方便的，動圈式的麥克風
我也嘗試過，拿來觀察頻域做迴授修飾那是接受的，
做精確的數值參考就不建議了。
_
GoldLine TEF20
Audio Contrlo
觀眾的聆聽區域，我們要怎樣來知道它的時間問題，依圖面看出喇叭懸吊的位置與樂隊區有一小距離，在這個區域的觀眾是會聽到現場樂隊整體的直接音與喇叭放送出來的聲音，如果你不去理會它呢，一樣是可以繼續放送聲音出來的，不過這個監聽喇叭的聲音
將一直持續與棚內樂隊所發出的直接聲音在倍頻或是抵消的時間動作，以喇叭下方的聽眾而言，他 ( 她 ) 們先聽到喇叭的聲音隨後
才是現場的直接音，又尤其是根音類的音源最為明顯，如鼓組、Bass、Percussion 等，這直接音將會一直黏貼在喇叭所發出的
聲音之後，有如它的效果器似的，而兩者的距離將會是影響的時間長短，改善這個現象就是求出樂隊直接音與喇叭對於聆聽者的
距離，那這個參考音呢？就是以根音類的樂器為準，它們所發出的能量是最為明顯的，所以把它們量測出來將會改善這個距時差
的現象。
_

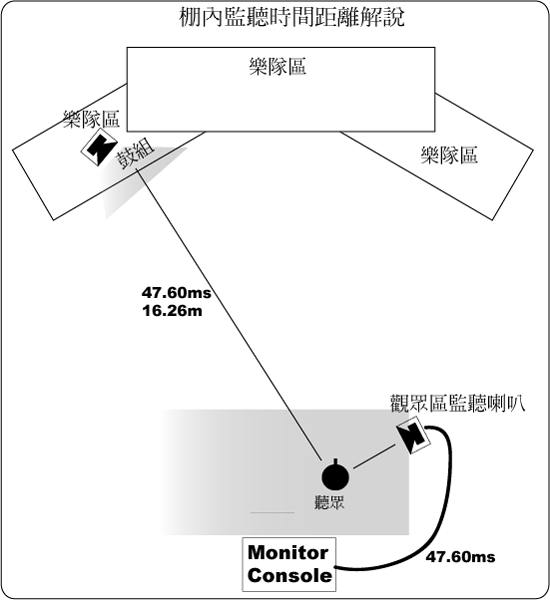

棚內監聽喇叭調整方法插圖
不論你採用的是何種外接聲卡，SIA 連結後，
其左聲道肯定是連接麥克風的，右聲道則是原始
參考訊號輸入端，目前的模式是現場量測行為，
所以右通道是導入Monitor Console的輸入訊號，
此時叫一個人踩大鼓 ( 踩鼓速度可稍快些 ) ，
另外將 Monitor Console 的輸出就只有大鼓聲訊，
送到 SIA 的右聲道，用滑鼠按下 SIA 的 Auto Sm
按鍵，它將會幫我們計算出兩者的時間差，顯示出
的數據包括距離與時間，然後你把這個數據加在此監聽喇叭輸出端口上，例如當天我們採用的是Yamaha DM - 2000 的 Aux12，那麼就在 Aux12
的輸出端口將其Delay Time數據加入，如此，
這個位置的監聽喇叭放送的聲音將與樂隊區的直接
聲音是相同的時間。
就聆聽上有何不同呢？你可以將這 Delay 的控制
按鍵一開一關的不同聆聽，就會差別出來聲音的清
析度了。
這只是利用 NoteBook 與 SIA 的一個小功能之一，
然後你就可以利用那量測的麥克風觀察那棚內的
音壓大小與頻率響應這方面的工作了。
側錄的應用。
一般大家在現場所使用的記錄器，不外乎是MD、
DAT、或是 CD 燒錄器，是的這並無不妥的，
節目演變至今，當我們結束完一場表演後，或者
是排演，他們會索取這個資料提供給備份、舞群、
樂隊老師校稿，又因為那是當下的一份資料，
當這資料須要複製多份，那真的是及浪費生命與
時間，尤是目前大家都採用CD片的時代，
NoteBook 的光碟機現在幾乎是燒錄一體，現在
甚至都可以燒錄 DVD！在要以NoteBook的資源去
執行現場兩軌側錄的理由是什麼，我們必須先
分析一下狀況，
_
立刻就成為 CD 光碟片，馬上就可以使用。
第二，當欲燒錄前，你還可以利用編輯軟體來後製修正這個聲音檔案，這是非常的方便。
第三，快速的燒錄過程是一般外部設備所無法跟進的，因此電腦上的作業處理勝過傳統的燒錄過程，尤其是當下正須要多份的
複製時。
過去傳統的燒錄過程，尤其是當下正須要多份的複製時。不過我們必須擔心一個不快樂的問題，那就是當機！
因此在執行這樣的工作，你仍然需要使用 MD or DAT 來做第二套的兩軌側錄行為，如此這樣的組合將會另人更為安心，現在的
NoteBook 製程已經非常的先進了，市面上任何一種牌子的筆記電腦，級數在 1G 以上的，你要它做兩軌的聲音訊號錄音，
那真的是太輕鬆了，錄音的技巧在電腦的作業是有那麼一些須要知道的，一般的硬碟通常是一個硬碟分割成兩個區塊，系統碟的
代號肯定是 C:\，另一個區塊將會是資料存放用的 E:\ or Z:\ 隨你定義它們的代號順序，那麼你兩軌的聲音訊號就請不要路由到 C:\
的系統硬碟上，C:\ 是個系統執行的位置，因此記錄下來的聲音資料，請將其路由到另一顆硬碟上，又為了要更安全更安心，
你可以外掛硬碟，採用 1394 的格式，然後此硬碟的轉速請不要低於 4500 的轉速，以免降低了你整體的運作效能。
_
Sound Forge 7.0 這是 Sonic Foundry 的產品，不過現在已是 Sony 的了，這軟體長時間記錄也是很安心的，事後的編輯也很方便。
可以匯入影像的哦，然後直接就可以燒錄 CD 的。
_
Sony Sound Forge 7.0
Steinberg WaveLab 5.0
它也是使用指數很高的軟體，可以即時的將各種 VST、
DX 的效果加入，活用性飛常的大，也能燒 CD 哦！
最主要是一般有在使用的人仕幾乎是這兩套軟體是相互
的應用，由於它們所專常的是屬於再編輯的功能，
因此為了燒錄 CD 這個問題，Sonic Foundry 特別又設計
出一個專門編排 CD 音軌的的軟體細膩到可以燒錄小節，
在交響樂或是需要章節的音樂片子是非常好的工具。
_
Architect 5.0
好，如果我們不用NoteBook來記錄聲音，又外接聲卡是
兩通道的格式，當我們使用的是SIA調整完音場之後，
這右通道的輸入基準值就沒什麼作用了，那麼我們可以
那來做什麼呢？在China-Blue、阿杜、以梁靜茹、棚內
成音的場合裡，我使用 TASCAM US - 122，PIII - 800
的 NoteBook 來做兩件事情，左通道一樣是現場音測
麥克風，利用SIA-5你可以觀察音壓及頻譜，
然後再利用一個小軟體，
_
使用，所以我們打開這個軟體後，將聲卡的右邊通道提供給 SpinAudio 使用，然後開起一個我們須要的效果軟體，
上述的場子最主要我都使用一個很好的 Chorus 效果來提供給現場使用，又由於聲卡的轉換之間有一些時間延遲，但是在這樣的情形
下就有 Pre Delay 的效果而已，不會影響很大，因為這樣的延遲是一點點的時間，完全不會造成問題，有些時候你還會想要再增加
那 Pre Delay 的時間數據，來增加效果的表情。
_
SpinAudio ASIO Plugins
SpinAudio 3D Chorus
用，將混音平台找到一個 AUX 通到送到聲卡的右輸入端，
然後將聲卡的輸出 L / R 再回送到混音平台的任兩路通道上，
就有如你去連接一台效果器一樣的接法，唯不同的是你是用
一台 NoteBook 去做兩件事。
圖面上的這組效果器是 SpinAudio 所生產的 3D Chorus，
效果非常的好，我提供給合音或是電吉他使用，它能夠讓這
些聲訊的表情更為美化！
_
一個比一個準確，它已經漸漸的取代了一些物件了，只是各位都尚未接觸到而已，我跟各位提到 TC - 6000 的效果器，那麼各位也許
聽過或用過，再進一步說明它壓根兒就是一台電腦，它把多組不同的效果組合在一起，可以滿足時間上的同步，然後應用在電影多
聲道編碼及任一環境的應用，TC - 6000 已經可以做到了，那麼要好多錢？不多不多 5，6 十萬！天啊，咱們做場子，Live Conter
一定要用它嗎？那麼多的東西結果只拿來作單純的幾個效果，是不是很可惜又很想用，結果錢又……..我們如何能使用現有的資源然
後又能類似這樣高級的設備？
來！今天介紹你們一帖高級補藥！在使用這帖名藥之前必須先有些藥引，首先你必須有一個 4~8通道的外接聲卡，我採用 Behringer
BCA + ADA-8000，第二個聲卡是 TASCAM US -122 提供給 SIA 使用。
然後你有一個 Nuendo or Cubase 的多軌編輯軟體，我採用的是 Nuendo，再來是一個外部搖控裝置，我採用的是 Behringer BCF，
最後就是你的 NoteBook P4 1.5G / 512RAM / 雙螢幕，
哈！開起 Nuendo 後，你先去定義須要多少組的效果通道，我以我的例子說明，8 軌的外接聲卡，US-122通道給 SIA - 5 使用，
BCA + ADA-8000 4 個通道給效果器，4 個通道給錄音，輸出端 8 個通道全給效果器輸出。
_
NoteBook 的主螢幕是 Nuendo + Plugins。
NoteBook 的副螢幕是 Nuendo + SIA - 5。
的外接聲卡，我想今年有一點零用錢，我就會改用828-mkII。
_
Behringer BCA 聲卡,後方的橙色線就是光纖線。
連結到 ADA-8000上面。
Behringer BCF 採用 USB 連結。
上面的所有功能全對應到 Nuendo 面板上。
那麼這樣的架構可以讓你活用自己想要使用的效果設備，還有就是減少事先的效果調整之類的時間，因為都已經事先在電腦裡
調整好了，你只須接線即可，上述的介紹是把一個這樣等級的 NoteBook 發揮到它的最大的極限，雖然目前的聲卡影響我的架構
無法縮小，日後一定會一直增進改善的，科技一直在進步嘛，還有，這套組合是真正的在外面 Run 過的，雖然沒開那麼多組
效果，但是一切都很棒，它日後一定會被接受的，如果有興趣的朋友，你們可以自己組合玩看看，因為變化太多了，
你一定會沉迷其中的。
_
整個工作的情形。
將聲卡的輸出接到混音平台上。
