TASCAM X-48
一個新的專業錄音工具
前一年多在專業市場上得到一個新的訊息，
對於非線性的記錄工具，TASCAM 發佈了一個
新的多軌音頻記錄器，尤記得我的夥伴夏輝
2004 年在日本 TASCAM 公司看到這台機器時，
用布蓋著還是機密不能照相！
在多重的技術與小問題在逐一排解後，X- 48
也算上市了。
這台機器有什麼好？改變了什麼傳統？這就是
我最後去攻略完，想要跟各位分享的心得，
同樣的在起筆前各位看一下這機器的規格

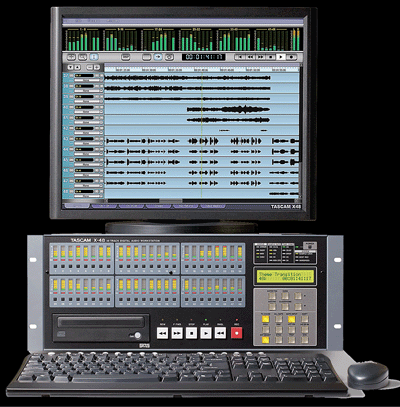

圖左 X-48 的正面
• 48-track digital recording at up to 96kHz/24-bit
支援到 96KHz/24 位元，48 軌的記錄。
• 32-bit floating point audio file recording and playback with no loss of track count
32 位元的浮點運算，在記錄與播放時，不會出現音軌資料計算流失的現象。
• Advanced integrated synchronization and machine control, including HDTV tri-level sync
先進的一體時間同步及機器控制，包括 HDTV 三電平同步。
• Time-stamped Broadcast WAVE file format
廣播波形記錄時間標記格式，
• Front-panel transport, track arming, project management and metering functions
正面板提供有轉換、音軌裝備、方案管理以及錶頭功能。
• Built-in 80GB hard drive
內建 80GB 的硬碟。
• Built-in DVD+RW for backup, transfer and restore
內建 DVD 燒錄機提供給備份、檔案轉換、儲存。
Workstation / Mixing Features: 本機工作站 / 混音 特色
• ±6% varispeed
±6% 精密的調速。
• Grid-style editing
按鍵方格子設計操作編輯。
• Turn-key operation: no software conflicts to troubleshoot
即啟動的操作：沒有軟體的衝突困擾。
• Graphic user interface for editing, mixing, plug-ins and meters
圖形使用界面，提供給編輯、混音、插件應用以及錶頭。
• 48-channel mixing
48 通道混音。
• 32-bit floating point mixer resolution
32 位元浮點運算的軟體混音平台與解析。
• 6 stereo returns (60 total inputs at mixdown)
6 組立體返送( 總60個輸入混音 )。
• 12 stereo groups, 6 aux sends, stereo master buss
12 個立體組群，6個輔助送出，以及利體主匯合端。
• Full dynamic automation
全動態自動化。
• Dynamics, 4-band parametric EQ and 4 VST plug-in inserts per channel
每一通道提供動態處理，4 段參數等化，4 格 VST 虛擬插件。
_

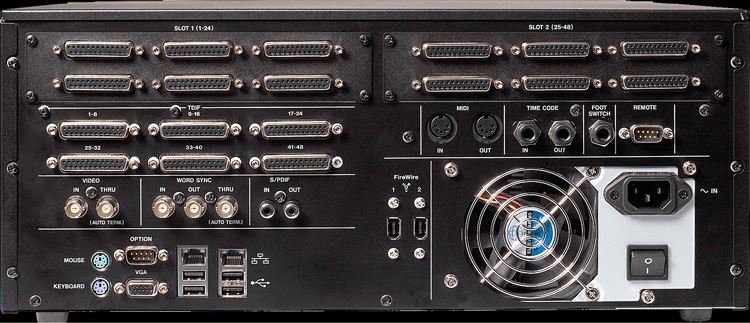

X-48 的後面接線端口
SaneWave 架構完成，也就是建立在 Windows-XP 平台之下，但是完全精簡 XP 的內容，最後呢，讓這
機器可以同時間的輸入 48 通道與同時的回播輸出 48 通道在 96KHz / 24 位元監聽。
請注意，這是咱們一般電腦所做不到的，因為過多的現有資源耗用，因此使用聲卡的人仕在現場錄音上，
以一個 32 通道輸入而言，輸出最好是開放一軌或是兩軌來監聽就好，因為長時間記錄的過程下，
電腦資源沒了，那這個記錄就會出現問題，就算一路順暢記錄，當我們仔細簡單波形時，才知道那轉換
過程因為資源不足而產生的記錄失真是很嚴重的。
_
接上滑鼠、鍵盤、螢幕後，正面最右上角一個不起眼的黑豆子按鍵就是這台機器的電源開關，採用電腦
格式即啟動的模式，就跟開起一台電腦一樣。
對了，X-48 的 VGA 可支援到 2048 X 1536，也就是說 30” 的螢幕哦！沒錢的我當然是 1024 X 768 的
小螢幕用用即可。
大約 50~60 秒內平台就已經開啟完畢隨時可以錄音，TASCAM 的說明書是真的簡化到可以了，我想大概
早先的 MX-2424 數百頁的操作說明書，艱深難瞭，被人罵到臭頭，現在把說明書弄得簡明是有道理的，
為了讓各位更快知道 X-48，我就照我的方式一邊操作一邊給予解釋內容。
_
圖-001
在 X-48 正面板上使用選擇鍵進去任一調整設定的位置與需求，會讓很多人抓狂與生氣的，一個按鍵數種
定義是一些學習數位平台人仕的惡夢！我以軟體操作的過程來引導各位，瞭解了軟體滑鼠的操作，
自然的，面板上的操作就瞭解了。

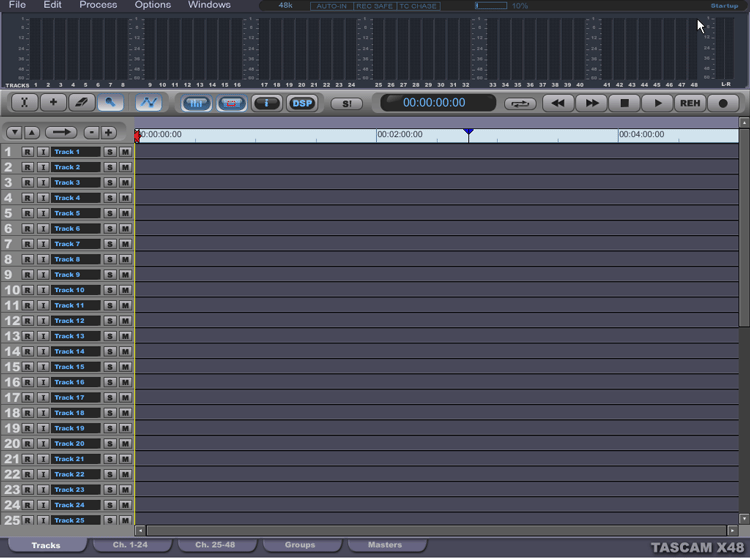

圖-001 是開機後不到1分鐘首先跟你見面的畫面，最上頭有 File / Edit / Process / Options / Windows，
有如一般使用的 XP 軟體，與其說它是一份 Nuendo 的精簡版最為貼切。
下方的 5 頁章節，點選是比較快的操作，使用滑鼠移動橫向捲軸也是一樣的方法。
_
圖-002
放大縮小、剪貼、刪除、波形檔頭檔尾時間資訊、錶頭顯示、音軌資料的位置等，包括最新的供能 DSP，
這個畫面按鍵按下後，就會跳出 Plugins 的位置提供應用，下面會提到。
所有的操作非常的簡單，勿須攏長的說明，滑鼠點下去就自然會用了。
_
圖-003
圖-004
錄音前的取樣設定與系統架構設定，請把滑鼠移到正上方寫有 Windows ( 圖-001 畫面上方 ) 的位置點進去
後，再點選 SETTINGS 的字眼，畫面會跳出如圖-003 的內容，非常簡單的圖形操作管理，完全跟在使用
PC電腦一樣，這些操作都跟本機正面板的設定一樣的。
這個 SETTINGS ( 設定，設定環境 )共有 5 個頁面，從下方的圖案就可看出，

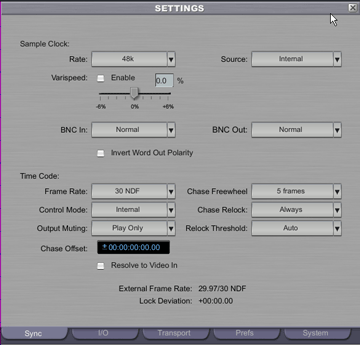

Sync
就是設定所有相關的取樣同步，時間同步、格式、來源等。

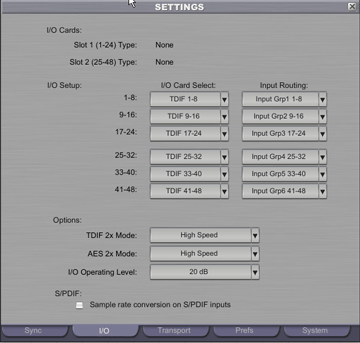

I / O
所有輸入輸出的規劃，另外插槽的訊息提供，輸入電平的調整，還有一個很受用的 S / PDIF 轉換功能，
意思是如果使用 48KHz 在錄音，路由 S / PDIF 輸入訊號到其中兩軌，結果 S / PDIF 是 44.1KHz，此時只要
把這框框打勾，就立刻解決這樣的取樣轉換問題了。
_
圖-005
圖-006
設定操作的不同模式，因為使用者有不同的習好，在這頁面可以設定單鍵錄音、預聽、是否自動監聽輸入
狀態等等，包括節目的起始時間位置，都是在這裡事先設定來更人性化些。

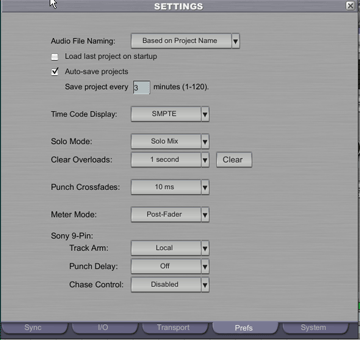

Prefs
裡面可以設定同步時間碼的格式，軟體調音台的監聽模式，訊號過載顯示時間，Punch 功能按鍵設定，
錶頭電平顯示位置，最受用的與 SONY 影像機種相對應的 9-Pin 功能設定。
_
圖-007
最後一頁的設定裡，最上方有一個 Mixer Bypass
選擇框，第一次使用時，它一定是被打勾的，
如此呢幾乎是沒什麼輸入與輸出之間的延遲，
當我們要使用編輯的功能時，如加上什麼插件、
音量大小、EQ 等功能，必須放開這個打勾，
當然，在圖-001最上方中間偏右的 CPU 資訊指示
就會依你所使用的編輯的過程來顯示資源消耗的
多寡，跟在使用 Nuendo 是一樣的意思。
同樣的，MIDI 的位址設定，自我定義好的喜好設定
儲存與召回也是這個頁面，
還有，要與電腦網路相聯接的 IP 位置設定也是在這
裡設定完成的。
_

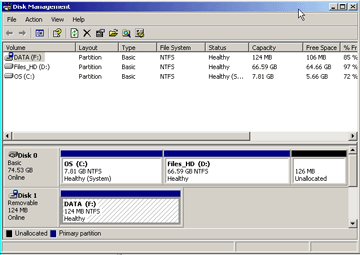

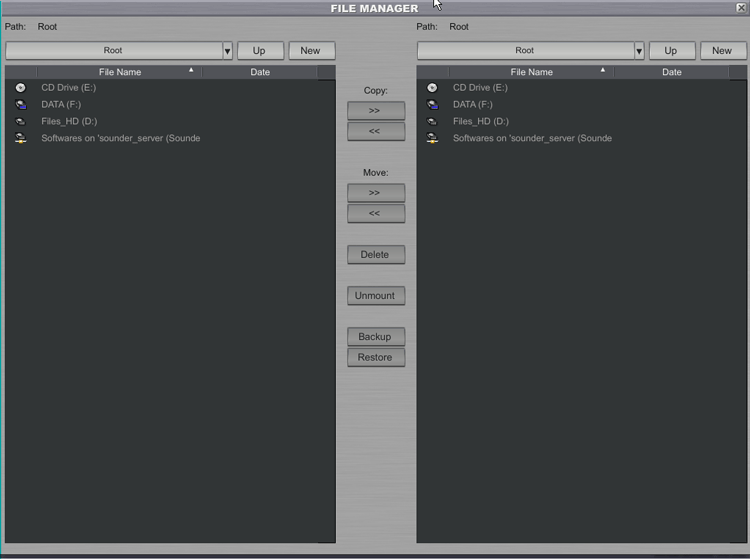

圖-008

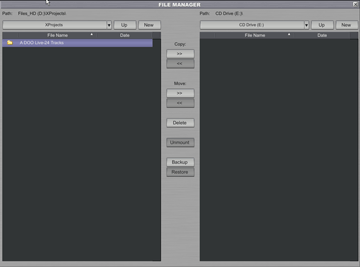

畫面，這是一個檔案資料管理員，內建的 80G 硬碟一定是 D:\
DATA ( F )是我隨插一個 1394 連接的硬碟，
X-48 有一個很好的隨插功能，就是當我們從機器後方使用 USB or 1394 插入，只要在機器正前方面板上
的 EX MUNT / UNMNT ( 藍底 ) 的按鍵，全文就是 MOUNT ( 架起, / 設置 )，按一下這個按鍵，X-48 就會
自動找一次硬碟群然後架上來提供使用，非常方便的操作。
File Manager ( 檔案資料管理員 ) 就是當錄音完成後，立刻的可以將資料傳送到別顆硬碟帶走，或者直接
燒錄，檔案拉過去在 CD Drive ( E ) 就行了，當然啦，會叫你放片子的。
有多少 G 的容量，它會叫你一直換，直到備份完畢為止，同樣的匯入也是一片片來的，另外也可以只燒錄
聲音檔案就好，總之它是一個 PC 電腦的平台，使用者以電腦的思維來操作就對了。
操作上，從圖-008 畫面，假設左框是來源，右框是目的，那麼先把目的的位置點選好就位，再到左框來源
的位置點一下，此時就會有一些功能按鍵會反白如圖-009，是要使用 Backup 或是 Copy 或是其它的操作，
全都跟操作 PC 一樣。
_
圖-009
圖-010
圖-011
格式化外接的硬碟以提供記錄，請注意哦，每次打開這個功能或是使用這個操作，X-48 最後都要重新啟動。

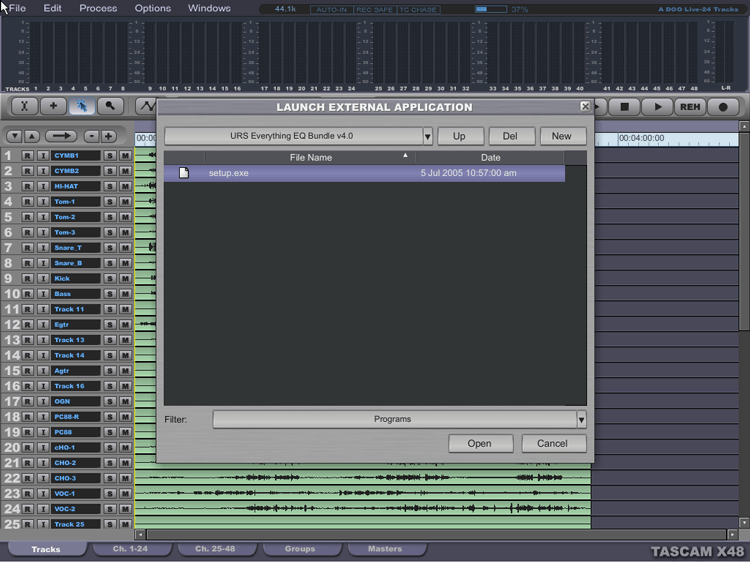

圖-011 是點進 LAUNCH EXTERNAL APPLICATION ( 展開一個外部的應用 )，這意思就是先前的檔案
管理員僅提供資料的傳送與刪除之類的動作，這個則不同是它可以去執行安裝軟體，因為很多的
VST Plugins 是必須安裝的，就它的技術手冊所寫的，支援 Waves 5.0 以上以及 Antares 的插件，在實際
的應用，我安裝了一些新的插件，X-48 的平台也讀得到，在後製的編輯上，實在是幫了很大的忙。
_
圖-012

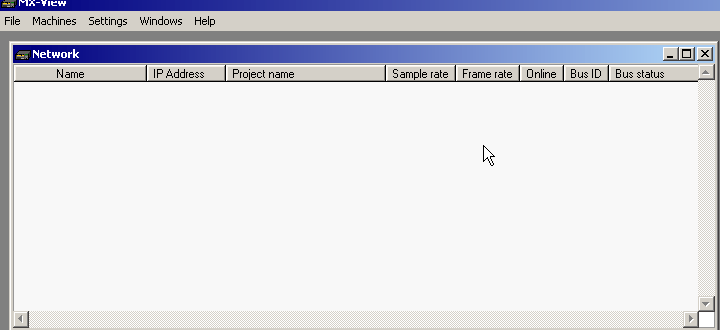

把這個遙控軟體也放進來了，在 X-48 的平台上，打開 LUANCH MX-VIEW ( 展開 MX-VIEW 的工作平台 )，如此一來，藉由網路 IP 的位置，我們可以完全操控 MX-2424 的工作，從記錄到匯出完全操縱。
另外還有一個 LAUNCH TMC 的功能也是TASCAM 的新操作，TMC = Tascam Mixer Companion
這是一個小軟體，讓電腦上的軟件能與 TASCAM 的 DM-3200 / 4800 調音台相連，去操作啟動 / 軔體升級
等搖控功能，X-48 都整合了這些遙控。
_

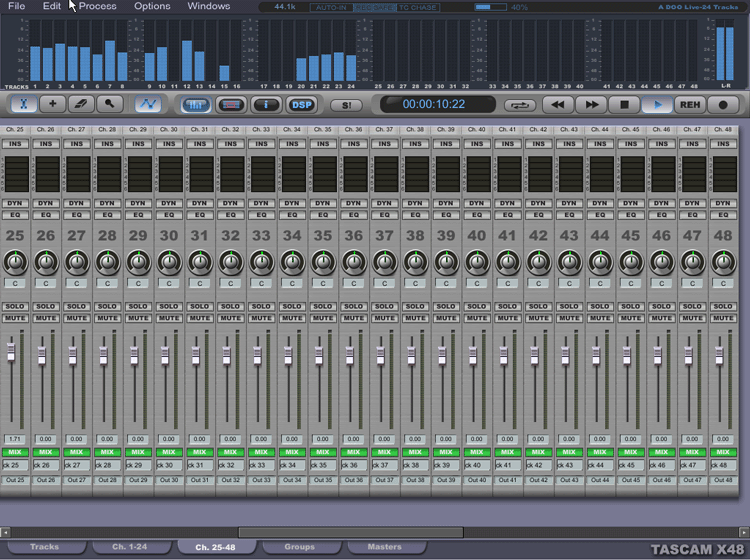

圖-013 這是一個實際使用時,觀看 Track-25~48的位置,

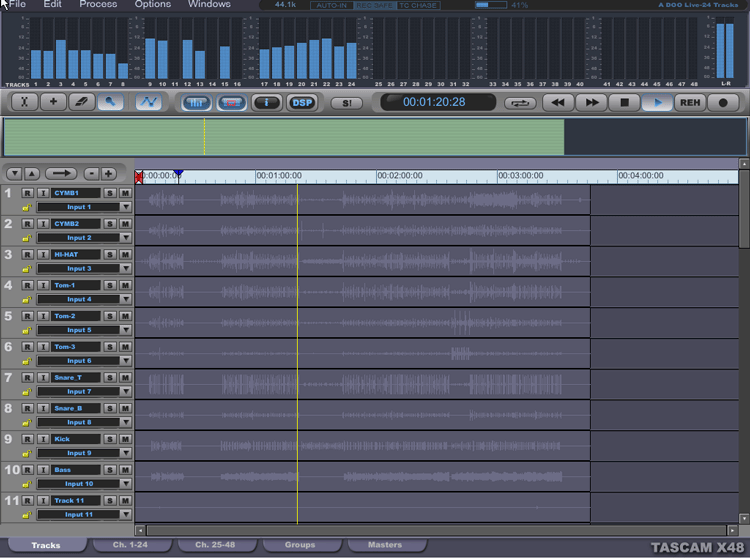

圖-014 這是一個實際使用時,切到 Tracks頁面觀看波形, ( 像不像 nuendo )

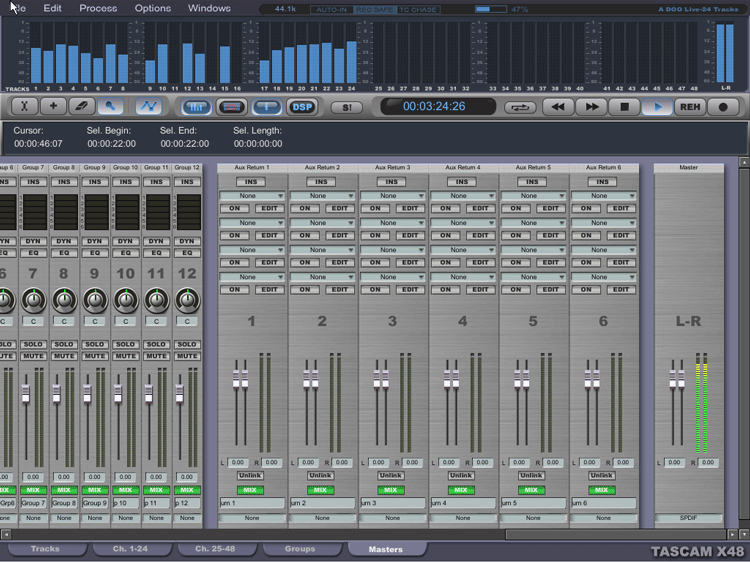

圖-015 調音台的最右方 Group / Master 使用橫向捲也可以拉到的.

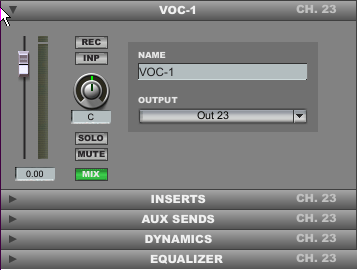

一通道上，按下 DSP 鍵之後，會跳出圖-0111 的畫面，
清楚的顯示通道名稱與輸出位置，
下方排列的 INSERT / AUX SENDS / DYNAMICS /
EQUALIZER，在它們的左方小三角圖號點一下就會
跳出操作內容，非常簡單。
_
圖 -16
從一個現場去記錄 48 軌的聲訊時，你就可以同時 48 軌的現場監聽，也可以預混聲音什麼樣子，
在不超過 CPU 的資源限度下，適時的加上 Plugins 來混音是被允許的，因為所有的動作都會被儲存，
整個內容可以匯出成 TL 或是 AAF 格式，所以 Nuendo 是可以打開的，在現場所做的任何事情回到
Nuendo 又可以再度開始工作。
請注意，所有的 Plguins / EQ 等行為完全是訊號之後的事，也就是說，錄音進去的聲音是沒有被
改變到或加到什效果的。
另外若是直接由 X-48 播放來後製混音，我們可以利用目前 Tascam US-2400 的遙控盤來全程遙控 X-48
平台，此次的攻略唯一的就是沒有 US-2400 的機器，
以下圖-017 到圖-020 就是在 X-48 平台下開啟 VST Pluged 以及其本身的動態軟件，
_

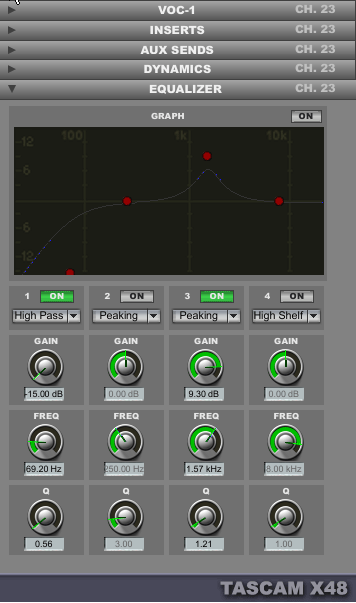

圖-017 這是 4段的參數 qualizer ㄉ1

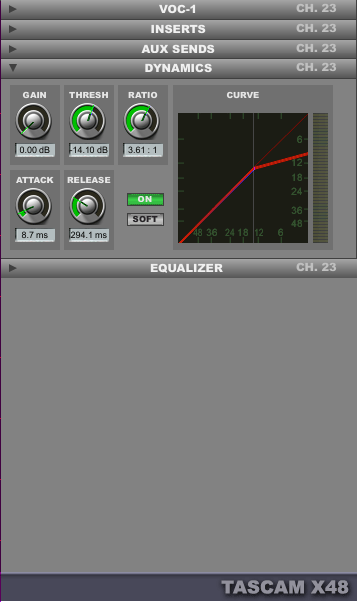

圖-018 這是動態壓縮調整畫面,

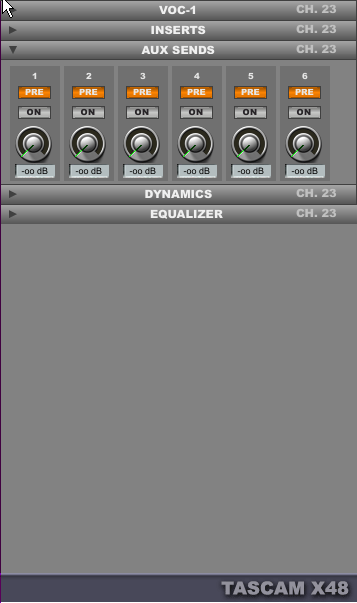

圖-019 這是任一通道上的立體 AUX Sends 的調整位置

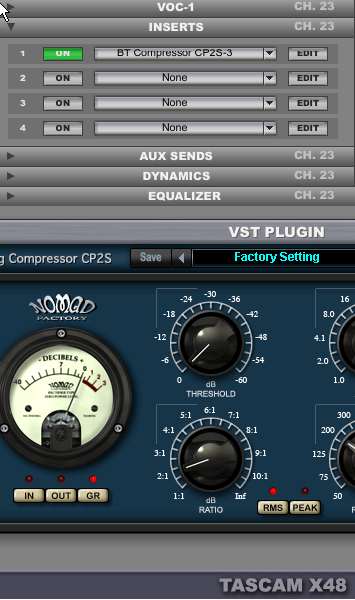

圖-020 這是VST 插件的情形,
因為他變傻瓜了，變得方便與好用了，不用花太多的心思去做設定，不用再提心吊膽的害怕會掛機，
不用再外接一大堆的接線配件，這台機器已經 ALL IN ONE！
不用擔心檔案備份的問題，現場錄音的價格會下降的，現場錄音的技術傻瓜了方便了，任何有一些電腦
基礎操作的人皆可立刻上手，機器價格便宜近人，錄音不再是頭痛與逃避的事了，
X-48 的出現與價格與其功能，我想氣死很多商家吧，不過也該這樣了，科技走到一個程度，勢必汰換一些
老舊的。
精要的介紹 X-48 也等於配合 TASCAM 原廠的說明書有效的 50 頁而已，這是在反應 TASCAM 的意義，
任何一個人碰到 X-48 自然就會操作的啦！
與各位分想這X-48的攻略
吳榮宗
